Rafhlöðuhúðunarvél

Vörukynning:

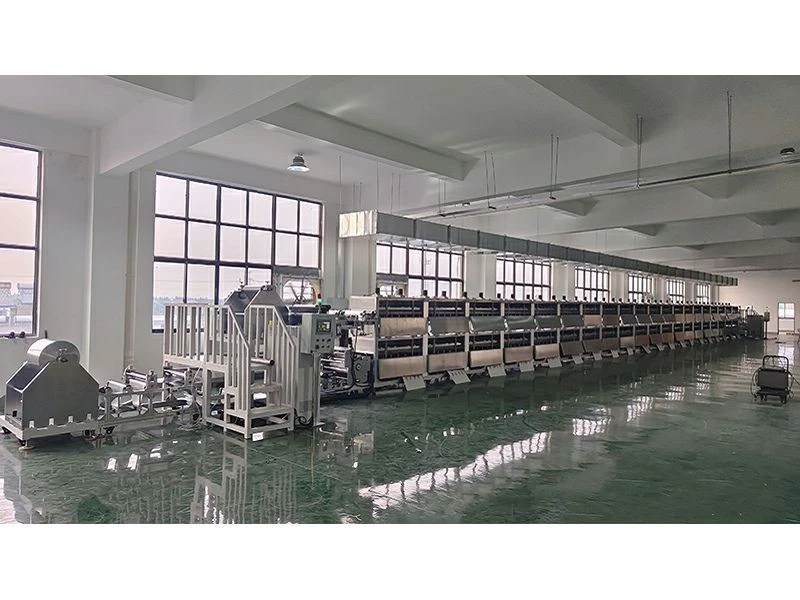

Atriði: Rafhlöðuhúðunarvél
Húðunarhraði: 15m/mín (hægt að aðlaga)
Hitaskápur: 1. 5m/stk
Mál: L 40000 mm x B 800 mm x H 2000 mm
Hægt er að aðlaga öll gögn
OEM er samþykkt, merkið þitt, merki, lógó

Hringdu í okkur

Vörukynning

Þessi rafhlöðuhúðunarvél er notuð í húðunarferlinu á jákvæðum og neikvæðum rafskautsblöðum fyrir litíum rafhlöður. Það notar þriggja-rúlluflutningsregluhönnun, sem samanstendur af mælingarblaði, húðunarrúllu og gúmmívals, sem gerir bæði samfellda og hlélausa húðunarferla kleift. Þessi búnaður er einnig hentugur fyrir húðunarferli með öðrum tegundum slurrys og undirlags. Það er tilvalið fyrir framleiðslulínur á rannsóknarstofu eða sýnishornum til að kanna afurðir.

Eiginleikar vöru

1. Röð af vörum, með valanlegum húðunaraðferðum, þurrkunaraðferðum og hagnýtum einingum til að mæta sérstökum þörfum.

2. Breiður húðunargluggi, hægt að laga að ýmsum húðunaratburðum, sérstaklega hentugur fyrir-R&D á fyrstu stigum og lítilli-lotuframleiðslu.

3. Fær um samfellda og hlélausa húðun með mikilli nákvæmni húðunar.

4. Stýring undirlagsspennu, sem gerir ráð fyrir lágspennu-teipfóðrun og stöðugri límfóðrun.

5. PLC stjórn og HMI aðgerð, þægileg og auðveld í notkun.

6. Lítil stærð og auðveld-í-hönnun.

7. Venjulegur þurrkunarofn með heitu lofti með einhliða -loftúttak fyrir framúrskarandi þurrkandi áhrif.

8. Innrauður þurrkofn valfrjáls.

9. UV ráðhús valfrjálst.

10. Flettingaraðgerð valfrjáls.

11. Corona meðferð valfrjáls.

12. Valfrjáls aðgerð til að fjarlægja truflanir raforku.

Yfirlit yfir búnað

1. Þessi rafhlöðuhúðunarvél stjórnar vinda- og afvindahraða með því að breyta stöðu spennuvalsanna, með því að nota línulega snúningshraða gúmmívalsanna sem aðal drifhraða til að stjórna undirlagsfóðruninni.

2. Þessi búnaður stjórnar húðþykktinni með því að stilla fjarlægðina milli mælingarblaðsins og húðunarvalsins. Húðunarlagið er að fullu flutt yfir á yfirborð undirlagsins með öfugum snúningi milli húðunarrúllunnar og bakvalssins. Húðþykktinni á yfirborði undirlagsins er frekar stjórnað með því að stilla hraðahlutfallið á milli húðunarrúllunnar og bakvalssins.

3. Eftir einhliða-húð er hægt að setja öfuga einhliða-húð á húðuðu rúlluna til að ná fram tvíhliða-húð.

4. Hægt er að ná hléum og samfelldri húðun með því að stjórna fram- og afturhreyfingu gúmmívalsanna.

5. Þurrkunarhólfið notar rafhitun eða innrauða geislun til að hita og þurrka framhlið undirlagsins. Leysir er fjarlægður með útblástursloftræstingu.

Færibreytur

Aflgjafi		AC: 380V±10% Tíðni: 50Hz Heildarafl: 220KW
Loftþrýstingur		0. 5-0. 8MPa þjappað loft
Húðun gerð		Stöðug húðun
Gildandi efni		Bakskautsolía-undirstaða slurry (litíum kóbaltoxíð, litíum járnfosfat, litíum mangan oxíð, ternary efni), rafskautavatns-uppsprettuefni (grafít, kísil-undirstaða rafskaut), ofurþétta slurry, lyfjafræðileg slurry, o.fl.
Breidd leiðarrúlluvefs		Standard: 550mm (sérsniðið)
Breidd undirlags		Hámark. 500 mm (sérsniðið)
Húðunarbreidd		490mm, stillanleg með skjálfta (sérsniðin))
Vélrænn hraði		18m/mín
Húðunarhraði		Hámarks. 15 m/mín. (sérsniðið; venjulega 65–75% af vélrænni hámarkshraða)
Þykkt húðunar		Continuous Coating Single-Hliðarþykkt: 50 μm (ákvarðað af slurry; sjá efnislýsingar)
		Þykkt nákvæmni: Minna en eða jafnt og ±3 μm (að undanskildum brún frávikssvæðum)
Sköfustilling		Handvirk/sjálfvirk stilling, skjáupplausn: 1 μm
Húðun Grunnþyngd		Minna en eða jafnt og ± 1. 5% (Ásamt undirlagi; að undanskildum afbrigðilegum brúnsvæðum)
Húðun Lengd		Jaðarlengd: 5–8 mm, nákvæmni: ±0. 5 mm (sérsniðin miðað við undirlagsaðstæður).
Jafna á báðum hliðum		±0. 5mm (lengd)
Hopper Stærð		Um það bil . 5 L (sérsniðin)
Þvermál bak-stafa		Φ320 mm, rúlluhlaup minna en eða jafnt og 3 μm (sérsniðið)
Þvermál gúmmívals		Ø 20 mm (sérsniðin)
Þvermál sköfunnar		Ø80 mm (sérsniðið)
Þurrkunarofn		Lengd kafla: 1. 5 m; alls: 40 hlutar (sérsniðnir).
Upphitunaraðferð		PTC upphitun; 5–7 kW á ofnhluta.
Þurrkunarhitastig		Hámarks. 80-160 gráðu (sérsniðið)
Útblástursloftræsting		Miðflóttavifta, loftflæði: 570 m³/klst. (sérsniðin)
Spennustjórnun		5-40N
Þvermál vinda og afvinda		Hámark Ф 500 mm (sérsniðið)
Vinda og afvinda kjarna		Hámark Ф76 mm
Rekstrarstjórn		Meðfram álpappírsleiðinni er hægri hliðin rekstrarhliðin.
Stærð		L 40000 mm x B 800 mm x H 2000 mm (háð raunverulegum stærðum)
Þyngd		Um 4000 kg (sérsniðið)

Kostir vöru

1. Fóðurhluti:Er með stöðugt burðarvirki, fóðrun og eftirlitskerfi, sem auðveldar samfellda framleiðslu með mikilli-nákvæmni.

2. Upphitunarhluti:Inniheldur hringrásarkerfi fyrir heitt loft sem getur fjarlægt leysiefni sem losna við upphafs uppgufunarfasa; komið er í veg fyrir að útblástursloft komist aftur- inn í hringrásina og tryggir þannig rekstraröryggi.

3. Ráðhúshluti:Inniheldur jarðganga-stíl herðingarhólfs parað við há-hitaþolið-teflon færiband. Viðskiptavinir geta valið úr ýmsum upphitunarvalkostum-þar á meðal rafhitunarrörum úr ryðfríu stáli eða fjar-innrauða kvarshitunarrörum-og notið góðs af fjöl-einingahönnun sem er sniðin að fjölbreyttum rekstrarkröfum. Hlutinn er einnig með yfirburða varmaeinangrunarverkfræði, sem uppfyllir í raun margs konar sértækar kröfur um ferli.

4. Skurðarhluti:Þessi rafhlöðuhúðunarvél er búin faglega hönnuðum, fjöl-virkri skurðarvél sem getur framkvæmt alhliða aðgerða-frá flögnun, lagskiptum og kantklippingu til lokaskurðar eða spólunar til baka. Þessi samþætta hönnun hámarkar nýtingu gólfpláss, dregur úr launakostnaði og lágmarkar ávöxtunartap sem venjulega tengist handvirkri meðhöndlun og millifærslum.

5. Stýrikerfi:Er með fullkomlega stafrænt stjórnkerfi þar sem allar stillanlegar færibreytur-þar á meðal spennu, bilunarstillingar, hraða og framleiðslutölu- eru birtar stafrænt. Þetta auðveldar stofnun staðlaðra starfsferla (SOPs) og dregur úr rekstri treysta á reynslu einstakra rekstraraðila.
